产品名称: 同步带线性模组
产品编号:型号:BIH80-6
产品价格:

详细描述

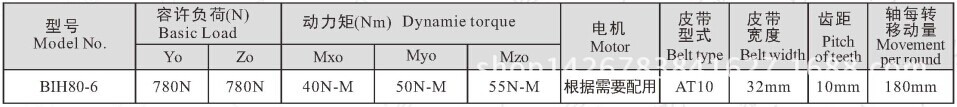

BIH80-6线性模组参数

undefined
BIH80-6线性模组型号是一款由VAV自主研发的国产同步带线性模组,产品具有以下特点

产品属性
BIH80-6是由滚轮导轨加同步带组成的精密同步带线性模组。‘B’表示同步带传动,‘I’表示滚轮内置,‘H’表示电机水平装, ‘80’表示导轨宽度80MM。

产品尺寸

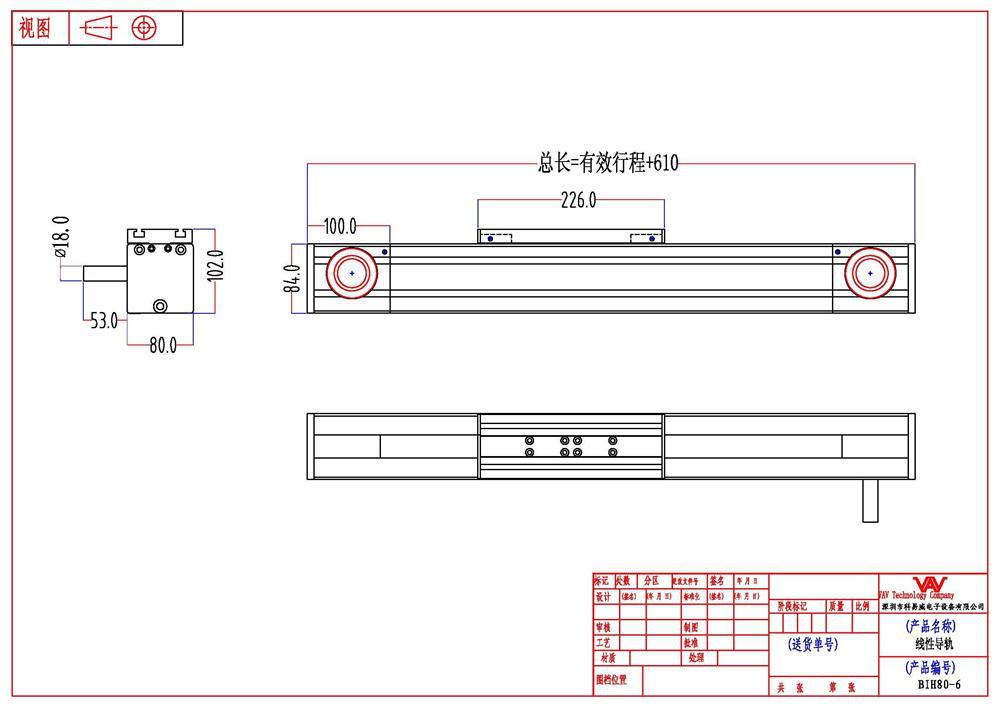

导轨宽度是80MM,滑块宽度80MM,模组总宽度80MM,模组总厚度102MM,滑块长度226MM,总长等于有效行程加610MM。有效行程根据客户的要求,导轨最长可以做到6米。

电机选配
模组一端伸出一条¢18大小,长度53MM的电机轴,客户可选配86系列步进电机,400W,750W等伺服电机,非常简单方便。

产品速度
所配皮带是AT10型式10M32宽,同步轮选用是AT10M32宽18齿,所以电机同步轮转一圈是走180MM。由此可根据电机转数算出模组速度

产品精度及负荷
 重复定位精度正负5丝,水平安装容许负荷780N,侧着安装容许负荷780N。X方向扭力40N-M,Y方向扭力50N-M,Z方向扭力55N-M。

BIH80-6线性模组具有以下特点
高负荷:水平安装,侧装均能承受80公斤;竖直安装,可以承受50多公斤。
高速度:使用32MM宽皮带,皮带拉力大,
高精度:型材结构特殊,刚性强,2米内精度5个丝之内。
安装方便:导轨四周都有键槽,直接上螺丝安装,省去安装板及打孔工序。
设计独到:皮带与模组导轨紧密接触,形成了封闭型结构。
应用领域:常用于重工自动化行业,
